該復合工藝通過"閃蒸預濃縮+多效深度蒸發"的技術路線，兼具低能耗和高可靠性的雙重優勢。相比單一技術，可再節能30-40%，特別適用于化工、制藥、海水淡化等領域的高鹽廢水處理，綜合運行成本可控制在70-100元/噸水范圍內。進一步提升了系統的經濟性和操作便捷性。
一、工藝原理及流程
效數配置：3-6效（根據產能需求）
溫度梯度：首效105-120℃→末效45-60℃
傳熱模式：降膜/強制循環組合設計
1、系統構成
閃蒸單元： |
工作壓力：-0.06～-0.08MPa（絕壓0.02-0.04MPa） |
自蒸發率：15-25%（取決于進料溫度） |
典型結構：立式減壓容器+旋流分離器 |
多效蒸發單元： |
效數配置：3-6效（根據產能需求） |
溫度梯度：首效105-120℃→末效45-60℃ |
傳熱模式：降膜/強制循環組合設計 |

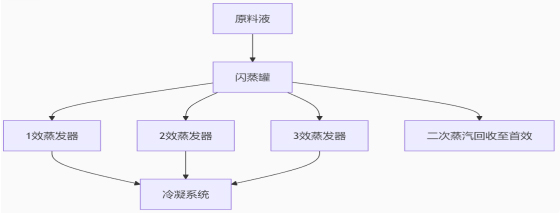

2、工藝流程圖解
二、核心技術特點
1、能量梯級利用技術
閃蒸段回收蒸汽焓值（約0.8MJ/kg）
多效系統蒸汽復用率≥85%
綜合能耗比傳統多效蒸發降低35-45%
2、特殊結構設計
閃蒸-多效壓力耦合系統：文丘里引射裝置（壓差控制精度±0.002MPa）
防垢設計：在線脈沖清洗系統
3、智能控制系統
多變量協調控制：
預測性維護系統（振動/溫差監測）
三、優勢特點對比分析
指標 | 本工藝 | 傳統多效蒸發 | MVR系統 |
蒸汽消耗 (kg汽/kg水) | 0.18-0.4 | 0.35-0.6 | 0.05-0.1 |
電耗 (kWh/噸水) | 15--25 | 12--20 | 60--90 |
抗結垢能力 | ★★★★★ | ★★★☆☆ | ★★★★☆ |
投資回收期 (年) | 1.5-2.5 | 3--4 | 2--3 |
適用濃度范圍 (TDS) | 3-45% | 3-25% | 1-30% |
四、典型運行參數
工藝段 | 溫度控制 | 壓力控制 | 濃度提升 |
閃蒸單元 | 85±2℃ | -0.075±0.003MPa | 5%→12% |
一效蒸發 | 115±1℃ | 0.15MPa | 12%→22% |
二效蒸發 | 90±1℃ | -0.03MPa | 22%→35% |
三效蒸發 | 65±1℃ | -0.085MPa | 35%→50% |
五、技術應用
動態平衡控制 | 模塊化設計 |
實時調節各效壓差（ΔP＜0.01MPa） | 處理量擴展能力：5-100噸/小時 |
濃度在線補償算法 | 快速安裝（現場組裝時間≤7天） |
防液擊保護系統 | 節能效果：降低蒸汽消耗15-20% |
六、工業應用
化工高鹽廢水
處理量：12t/h 進水TDS：8% 出水TDS：42% 蒸汽消耗：0.22kg汽/kg水
年運行費用節省：vs傳統多效蒸發節?。?20萬
七、選型設計建議
應用場景 | 自動化程度： |
大規模連續處理（＞5t/h） | 基本型：半自動控制 |
熱敏性物料濃縮 | 高端型：全自動+數字孿生 |
3、設計要點 | |
閃蒸與多效的容量比建議1:（3-5） | |
材質選擇： | 常規水質：316 2205雙相鋼 含氯離子：鈦材或哈氏合金 |
